 二维多点尺寸测量仪

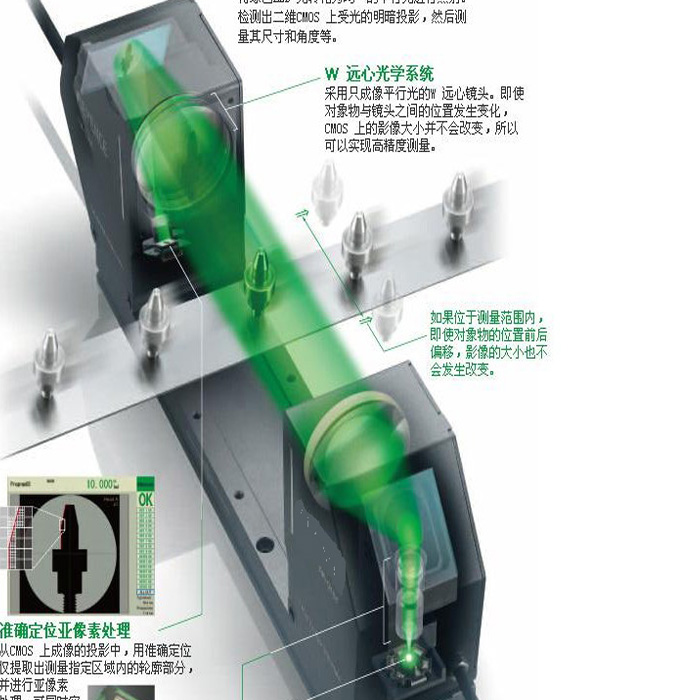

一、测量原理


      将绿色LED 光转化为均一的平行光进行照射。检测出二维CMOS 上受光的明暗投影,然后测量

其尺寸和角度等。


二、二维多点尺寸测量仪特点


1、实现由“点”到“面”,全范围测量


       传统的激光扫描方式:激光扫描方式只能测量光点照射的 1 个位置。无法实现多点同时测量或


调整倾斜的测量。








二维多点尺寸测量仪


       通过二维测量,可一次捕获目标物的全部信息。只有在二维条件下才能进行的任意多点测量或边


调整倾斜边进行测量。


2、相机方式光轴无波动,可测量指定点的尺寸


传统的激光扫描方式



       多面镜的镜面精度不同,每个取样点的激光扫描轨迹也会不同。在激光扫描方式中,马达匀速旋


转的性能同马达的使用时间有关,随着使用时间变长,马达匀速旋转的性能将变差。传统产品使用时


间越长,激光扫描轨迹的偏差就会越大。


二维多点尺寸测量仪


采用相机方式,闪动一次快门即可测量整个范围。


产品无驱动器,因此可测量指定点的尺寸。

3、高耐久性


传统的激光扫描方式



       因为有驱动器,所以产品的耐久性较差,需要对产品进行维护。此外,传统产品的光源存在被瞬


间高电压损坏的隐患。


二维多点尺寸测量仪


[ 无驱动器

       因产品无任何驱动器,可实现高耐久性。这种设计克服了传统激光扫描方式的弱点-马达耐久性



的问题。

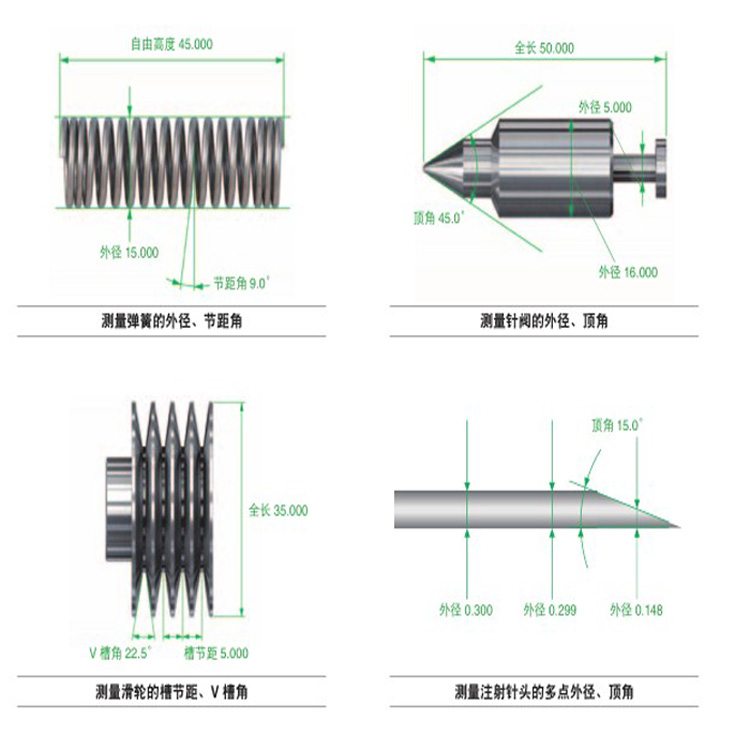

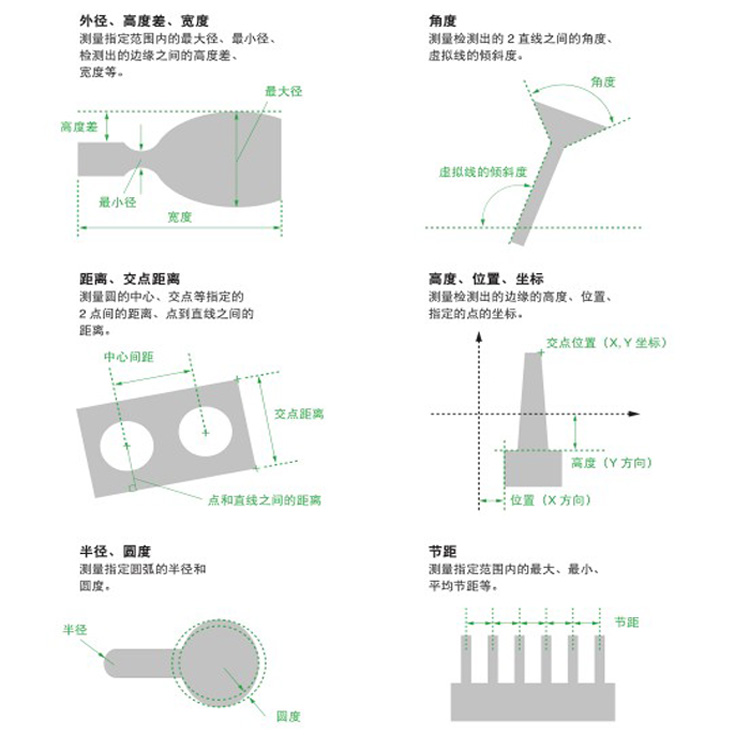

三、应用范围


技术解决方案:


产品用途:
